A Sonomatic tem se mantido consistentemente na vanguarda do desenvolvimento e da aplicação de análise de dados. Isso tem gerado dois benefícios principais: a maximização da quantidade e da qualidade das informações extraídas dos dados de inspeção, e a entrega de conhecimento valioso aos clientes, permitindo decisões mais assertivas sobre seus ativos.
A Sonomatic oferece uma ampla variedade de métodos de análise de dados — a seguir, apresentamos algumas das abordagens utilizadas por nossa equipe, que permitem extrair o máximo valor possível dos dados de cada cliente.
A Sonomatic desenvolveu uma abordagem inovadora para análise e identificação de tendências em conjuntos de dados, considerando o comportamento estatístico de longo prazo para avaliar como a corrosão pode estar afetando os componentes. Essa metodologia permite que nossa equipe identifique tendências globais e padrões de comportamento antes mesmo de analisar subconjuntos específicos de dados com comportamentos semelhantes.

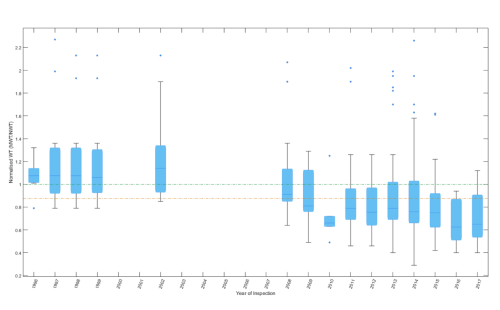

Inicialmente, os dados de inspeção são normalizados em relação à espessura nominal, o que possibilita a análise de resultados provenientes de componentes com diferentes diâmetros e espessuras de parede, simultaneamente. Essa abordagem também facilita a identificação de leituras anômalas ou fora do padrão. No exemplo abaixo, observa-se uma tendência de queda nos valores, o que é indicativo de processo corrosivo.
No entanto, essa tendência pode estar sendo influenciada por um subconjunto específico dos dados. A abordagem da Sonomatic permite uma investigação aprofundada, analisando agrupamentos potenciais e identificando quais subconjuntos apresentam maior perda de espessura.
Com essa metodologia, é possível calcular uma taxa de corrosão para cada agrupamento, oferecendo ao cliente informações adicionais e de alto valor a partir dos dados de inspeção. Neste caso específico, a análise identificou os subgrupos críticos com maior presença de corrosão, permitindo ao cliente otimizar o planejamento das inspeções.
Uma aplicação prática dessa metodologia é a análise de dados de tubulações, voltada para um planejamento de inspeção mais eficiente.

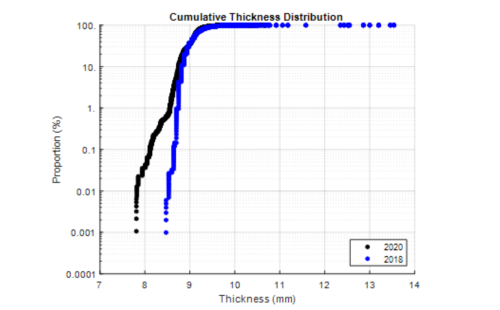

Quando múltiplas inspeções são realizadas, os analistas de dados da Sonomatic podem traçar curvas de distribuição cumulativa de espessura de forma simultânea, oferecendo uma representação visual clara de quaisquer alterações ocorridas entre as inspeções.
No exemplo ao lado, observa-se uma mudança no comportamento da corrosão entre duas inspeções. Em 2020, 1% da área inspecionada apresentava espessura igual ou inferior a 8,6 mm, em comparação com apenas 0,03% da área inspecionada em 2018.
Comparar inspeções dessa forma é especialmente útil para quantificar mudanças na extensão das áreas corroídas. Embora alterações no valor mínimo geral possam ser registradas com facilidade, a comparação entre as distribuições oferece uma visão mais profunda sobre o comportamento espacial da corrosão existente.
As capacidades de análise preditiva da Sonomatic oferecem maior confiabilidade mesmo em situações em que a inspeção foi realizada por amostragem ou, por algum motivo, não alcançou a cobertura desejada.

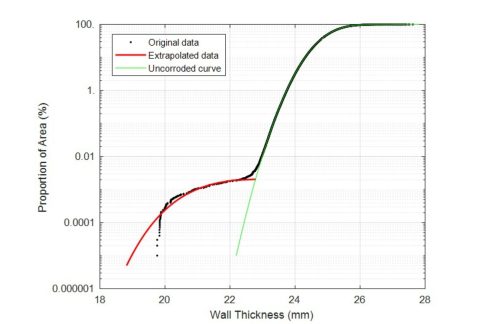

Quando a distribuição de espessuras apresenta comportamentos anômalos, é possível aplicar uma extrapolação estatística para estimar o valor mínimo nas áreas não inspecionadas. Esse cálculo também gera uma probabilidade de que o valor mínimo esteja abaixo dos limites de alarme definidos pelo cliente.

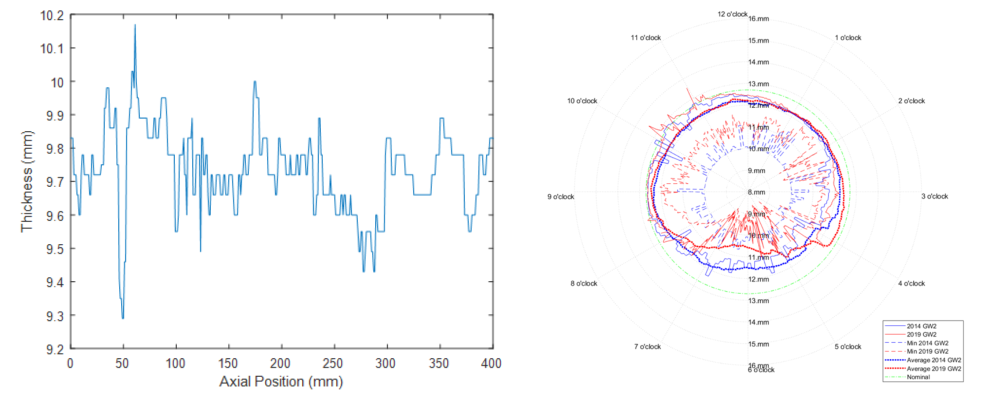

Outra técnica de análise de dados utilizada pela Sonomatic permite a geração de perfis visuais em diferentes formatos, como perfil axial (corte longitudinal), perfil de fundo de rio (river bottom) ou gráficos polares circunferenciais.
Esses gráficos oferecem uma visualização rápida e intuitiva de áreas críticas ou pontos de atenção, além de serem úteis para comparações entre diferentes inspeções.
Os gráficos polares circunferenciais, em especial, permitem uma representação clara de como as variações de espessura se distribuem ao redor da circunferência de uma tubulação. No exemplo apresentado, a comparação entre inspeções evidenciou a presença de corrosão significativa. Esse tipo de análise pode incorporar quantas inspeções históricas forem necessárias, sem limitações.
Inspeções repetidas fornecem informações valiosas sobre a atividade de corrosão, mas é necessário comparar mais do que apenas o valor mínimo de espessura, pois isso não indica necessariamente se a extensão da corrosão mudou — além de que o ponto mínimo pode ser o mais afetado por ruídos na medição. Primeiramente, é essencial garantir que os dados comparados sejam da mesma área inspecionada e que não existam diferenças de calibração. A comparação deve ser feita com métodos mais avançados — e essa é uma das especialidades da Sonomatic.
Para garantir uma comparação precisa e coerente, a Sonomatic assegura que apenas os dados em comum entre todas as inspeções sejam utilizados nos conjuntos de comparação. Por meio de métodos estatísticos e curvas de distribuição, é possível eliminar pequenas variações decorrentes de diferenças de calibração, assegurando que os resultados mais representativos sejam apresentados ao cliente.
Bases de dados de ativos costumam conter milhares ou até milhões de pontos de dados, que podem ser explorados para obter informações mais valiosas sobre a condição do ativo, identificar tendências e aprimorar o planejamento de futuras inspeções. Embora a coleta de dados possa ser trabalhosa, grande parte do processo pode ser automatizada, facilitando a análise e tornando a visualização das tendências mais acessível e interativa. A Sonomatic possui diversos processos e soluções de software para esse fim.
Em grandes projetos com Phased Array, é comum coletar volumes massivos de dados. Em dois projetos recentes, por exemplo, a Sonomatic coletou mais de 100 milhões de A-scans. Por meio de técnicas especializadas de análise e interpretação de dados, esse volume pode ser transformado em informações claras e acessíveis, que ajudam não apenas na avaliação da condição do ativo e no monitoramento de mudanças, mas também na comunicação com stakeholders não técnicos.
Sim. Ao aplicar as capacidades de análise e interpretação de dados que a Sonomatic oferece, é possível extrair valor adicional dos dados de inspeção. Isso, por sua vez, permite tomar decisões de integridade mais bem fundamentadas, com base nas melhores informações disponíveis.
Quando os dados de inspeção consistem em medições pontuais, como no caso de tubulações, os resultados geralmente são registrados em um banco de dados. A análise normalmente envolve a comparação de alterações nos resultados ao longo do tempo entre inspeções, com o objetivo de calcular a taxa de corrosão. Trata-se de um processo fortemente influenciado por erros de medição, causados por fatores como leituras anômalas ou variações de posicionamento.
A Sonomatic analisa dados repetidos de pontos de medição utilizando múltiplas leituras obtidas ao longo de um período mais extenso, a fim de identificar tendências e adicionar contexto a outras mudanças de comportamento que possam ser relevantes. Isso pode incluir, por exemplo, o aumento de leituras mais baixas após uma mudança nas condições operacionais, ou circunstâncias que exigiram a substituição de uma seção do componente.
A abordagem da Sonomatic para análise de tendências minimiza os efeitos de erros de medição, proporcionando uma compreensão mais precisa do comportamento dos componentes e da corrosão, ao demonstrar tendências de curto e longo prazo. Isso permite um planejamento de inspeção mais bem direcionado, tornando o processo mais eficiente e economicamente viável.
